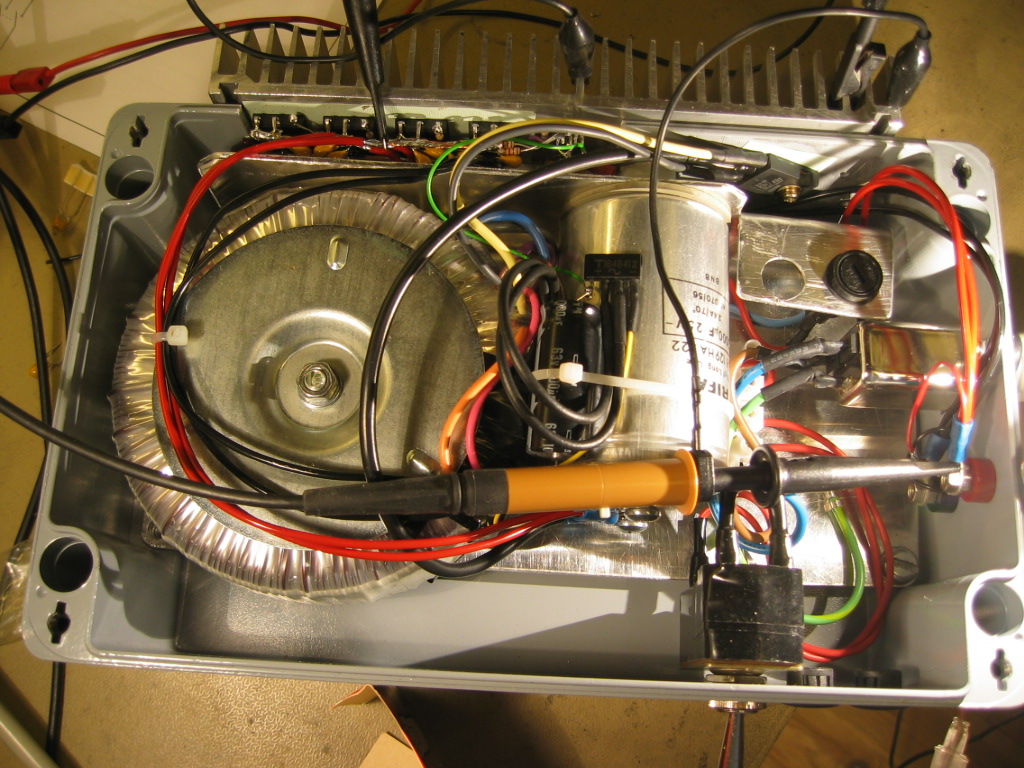

Juuso sai oman caalin OH2GSP ja joulupukki toi oman radion, mutta poweri puuttui. Tarpeita ryhdyttiin haalimaan nurkista. Pohjaksi löytyi sinkkipyttyyn rakennettu raato mistä toimintaa ylläpitävä savu oli karannut. Aihiossa oli kuitenkin sopiva muuntaja 2x16V 330VA , ehjä tasasuuntaaja STPS60L40CW ja 22000u elektrolyytti.
Ensimmäinen yritys

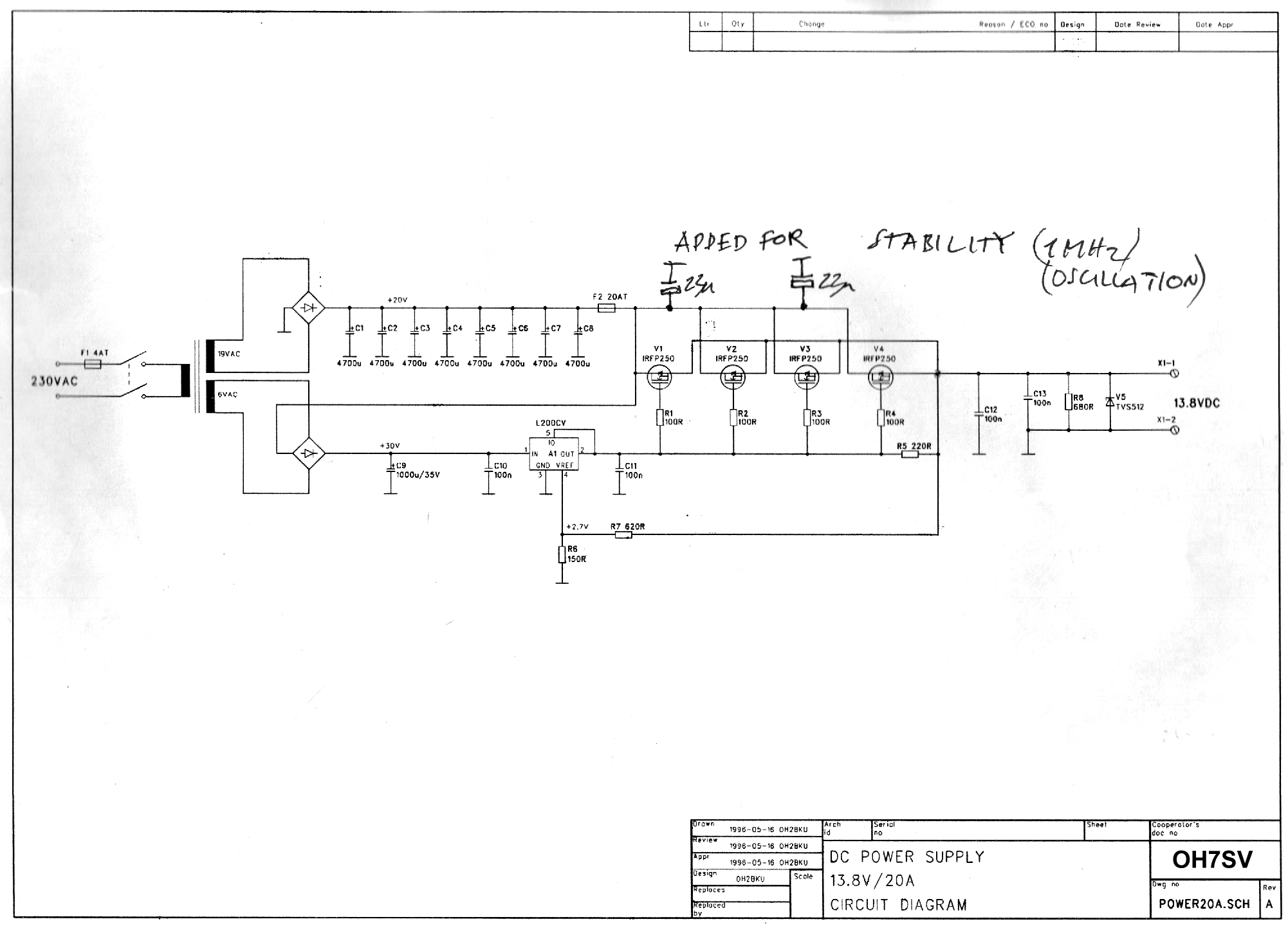

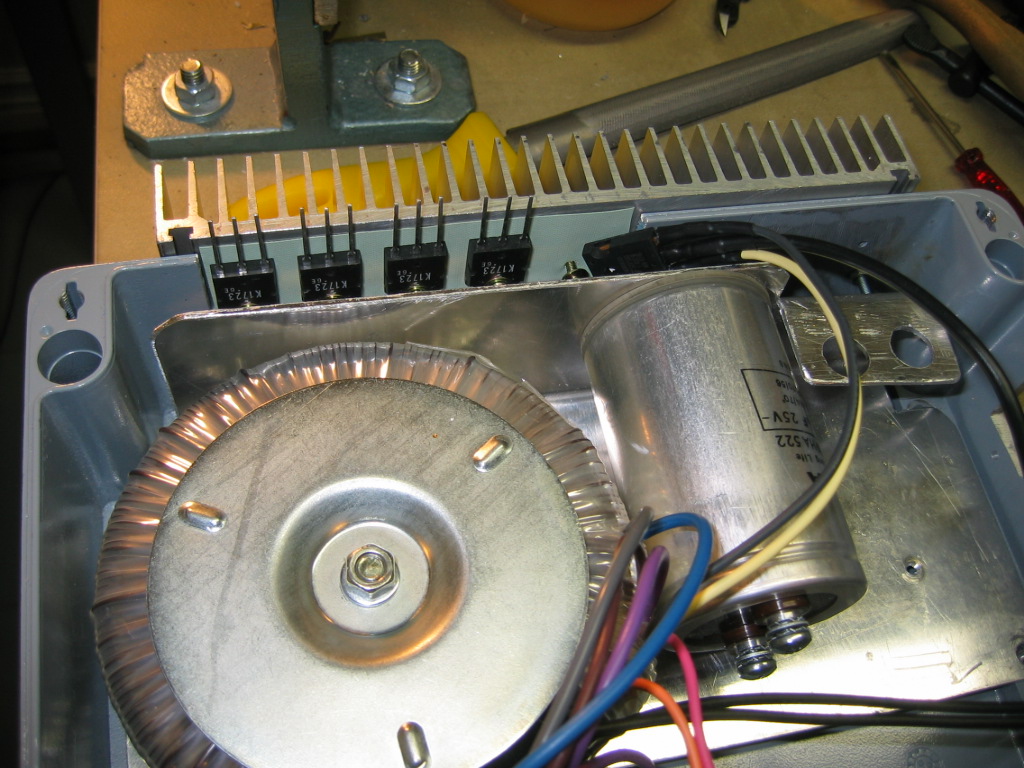

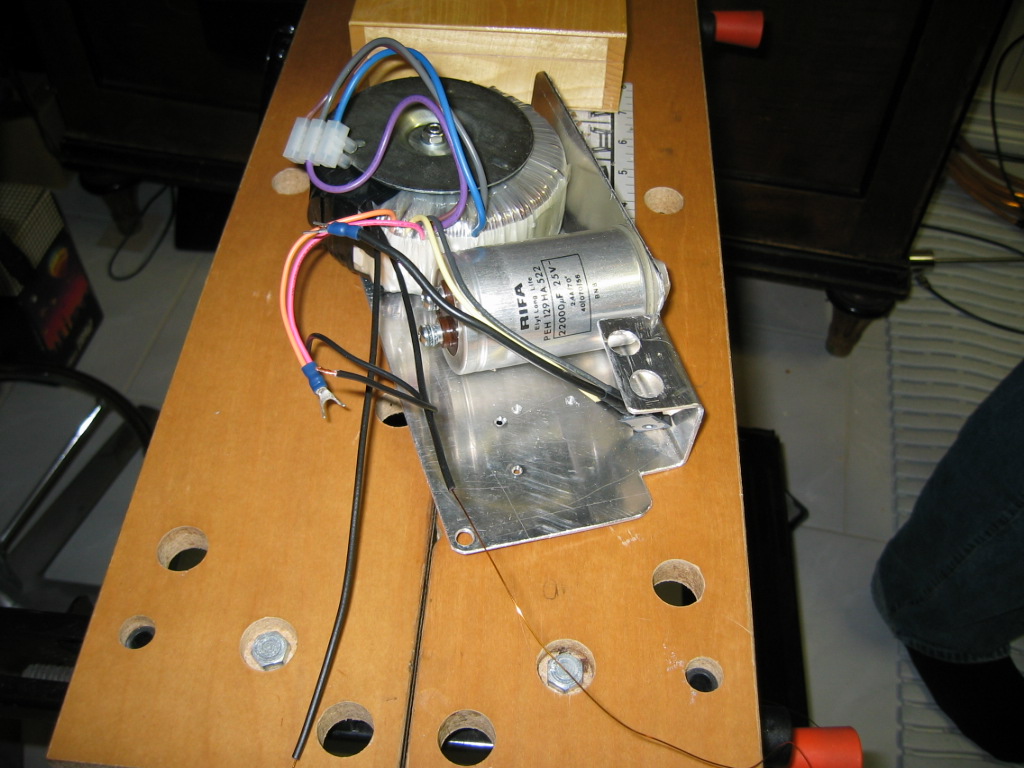

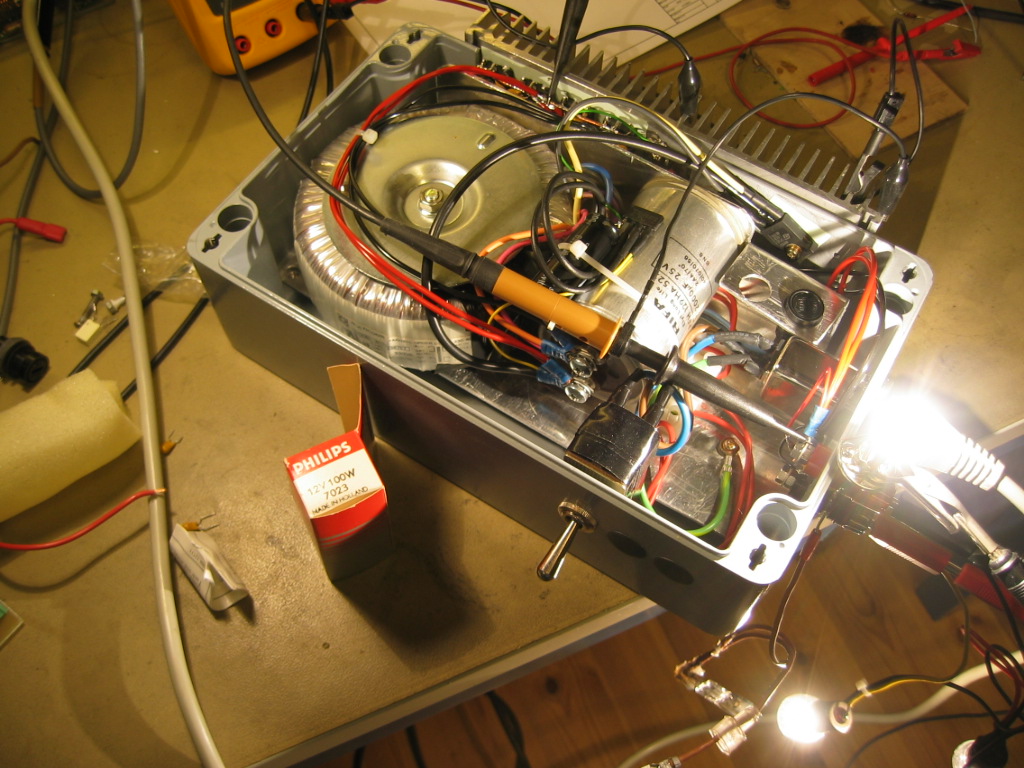

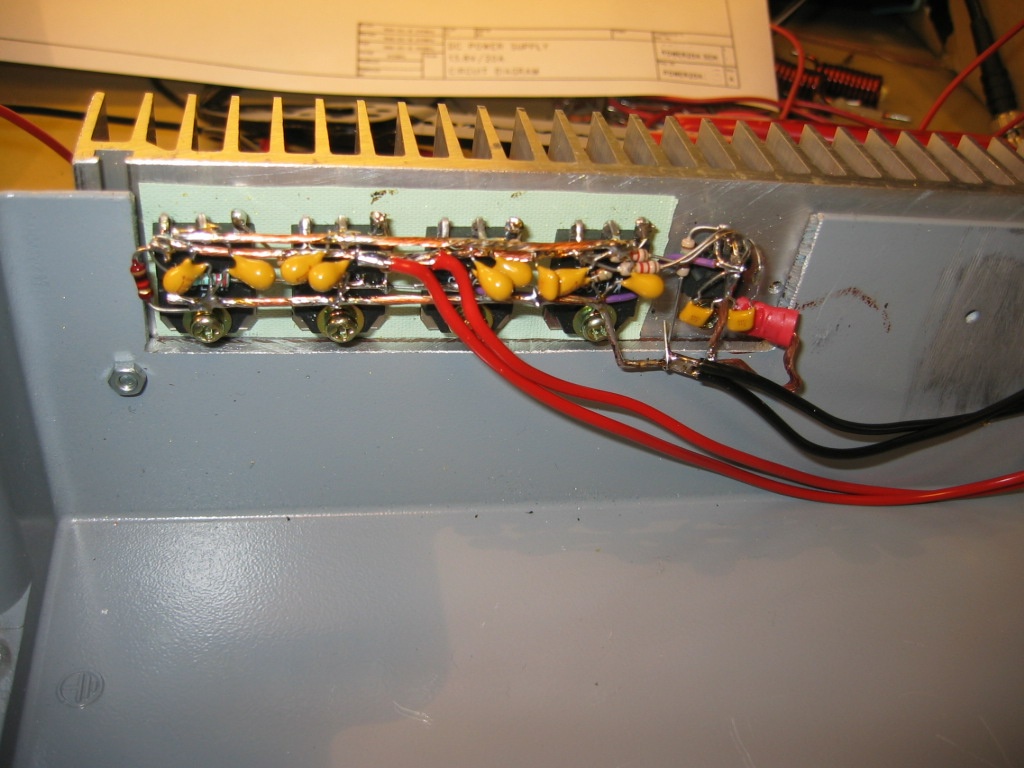

Matilta OH7SV löytyi projektin pohjaksi hyvä suunnitelma. Matin disaini perustuu N-kanavan fettien käyttöön. Kytkentä vaatii toimiakseen noin 6V apujännitteen millä fetit saadaan ohjattua auki. Apujännitettä varten muuntajaan piti toteuttaa lisäkäämi. Tämän teholuokan muuntajassa 6V syntyi 20 kierroksen käämillä ja apuvirtapiirin tasasuuntaaja sekä kondensaattori on kiinnitetty nippusiteellä ison elektrolyyttikondensaattorin kylkeen. Juuso pääsi harjoittelemaan kotelon aukotusta "perinteisin menetelmin". Romulootasta löytyi kytkentään soveltuvalta näyttäviä 2SK1723 fettejä joista kasattiin jäähdytyslevyyn neljän fetin patteri. Virtakeston puolesta tultaisiin toimeen vähemmälläkin fettien määrällä. Fettien terminen kesto ja –kytkentä jäähdytyslevyyn vaatii kuitenkin tässä tapauksessa neljä kappaletta. L200 regulaattori kiinnitettiin jäähdytyslevyyn fettien viereen. Sitten olikin vuorossa koeajo halogeenilamppukuormalla. Seurasi pettymys. Yhdistelmällä 16V muuntaja, 22000u kondensaattori ja 2SK1723 fetit ei saavutettu kuin 14A virta 14V jännitteellä.Toinen yritys
Fetit vaihtoon ja lisää kapasitanssia verastokondensaattoriin. Tasasuuntaajalle
STPS60L40 ei kannattanut tehdä mitään. Feteiksi valittiin IR:n IRFP250N malli jonka RDS On on 75 mohmia. Kondensaattorin kapasitanssi nostettiin 68000uF suuruiseksi. Näillä muutoksilla powerista saa noin 22A 14V tehon. Paluu pääsivulle
