Soittorasia

Sivu päivitetty 16.12.2004

Taustaa

Omien kundien(Juuso ja Make) kanssa piti tehdä veljen lapsille joululahjaksi jonkunlainen elektroniikkarakennussarja. Aluksi mielessä oli, että tehdään vehje mikä piipittää tai jotain vastaavaa. Tavoite muuttui lähes saman tien "soittorasiaksi". Tehdään vehje mikä soittaa jonkun musiikkikappaleen kun painaa nappia. Sain yllytettyä Matin (OH7SV) sovittamaan kappaleen aakkoset yksiääniselle "pillille". Tästä homma sitten seuraavien iltojen aikana karkasikin käsistä. Kappaleita sovitettiin lisää ja keksin, että sovittamalla PC:n näppäimistö sopivasti vehkeellä voi myös itse soittaa. Kun mietin millä laite kertoo versiotietonsa laitoin sen sähköttämään kerrottavat asiat vaikka en itse osakkaan sähköttää. Lopputulos on, että vehje soittaa sekä sähköttää ja sillä voi myös opetella molempia juttuja.

Toiminta

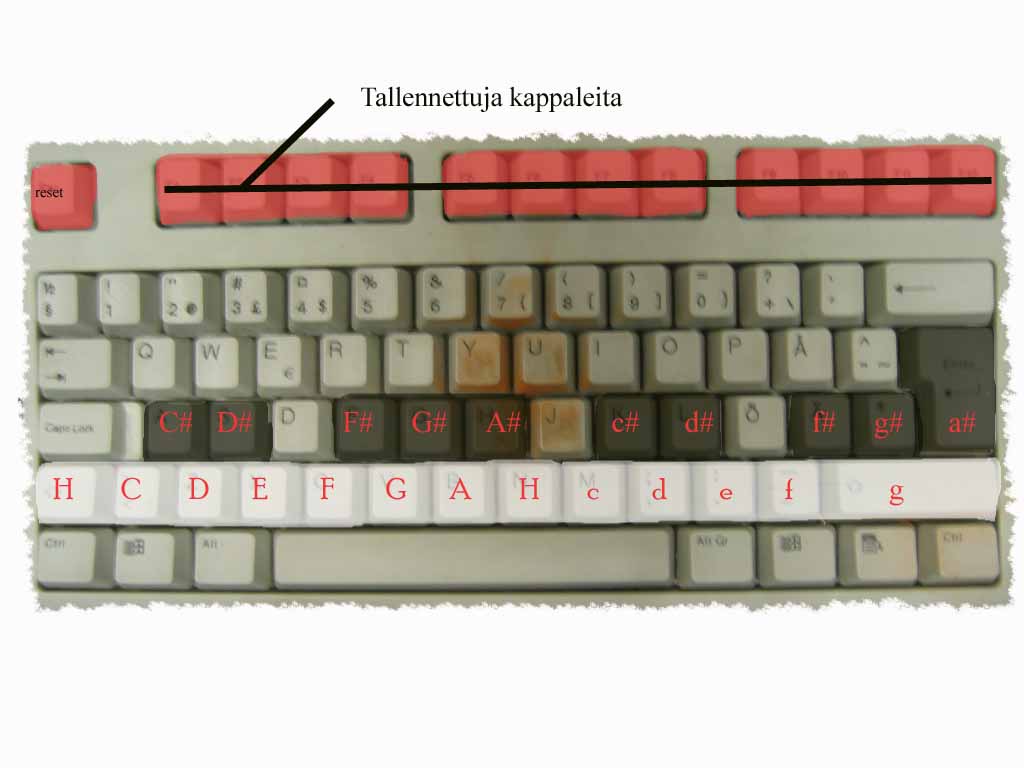

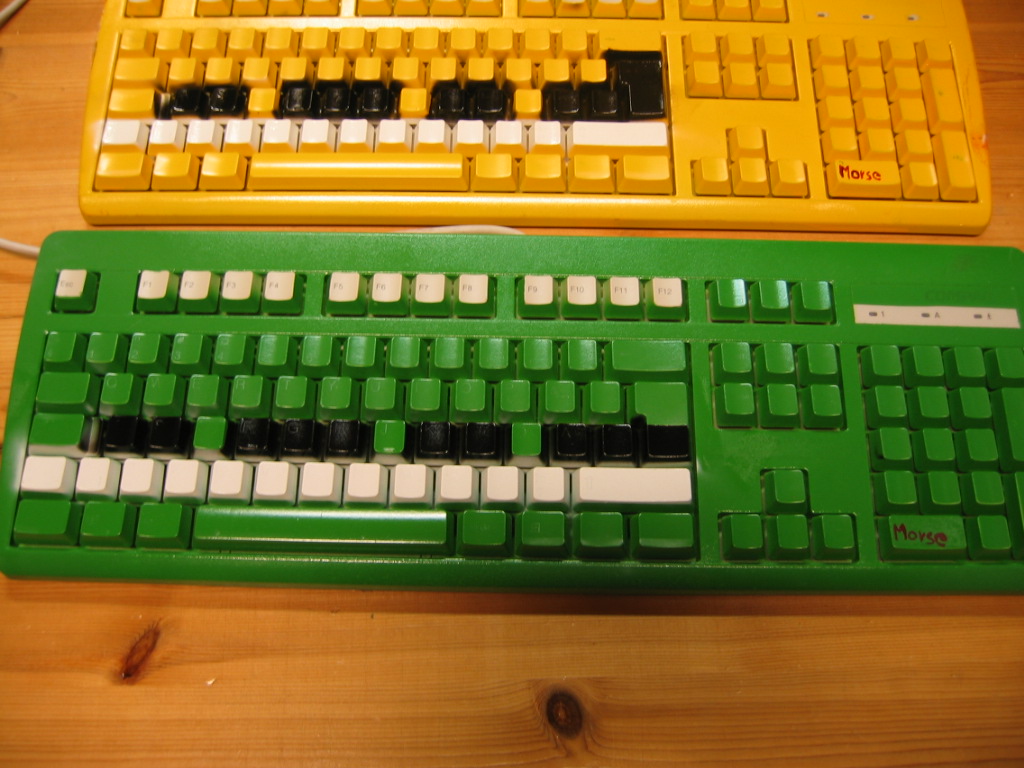

Laitteeseen voi liittää suoraan pienen kaiuttimen tai soittorasian voi kytkeä ulkoiseen vahvistimeen. Vanhasta PC AT näppäimistöstä syntyy koskettimisto ja hallintanappulat. Valmiit kappaleet ja sähkötysviestit soivat F-näppäimillä ja soittaa voi zxcv- rivillä ja asd- rivillä. Sähkötysharjoituksia voi tehdä numero-kentän Ins- näppäimellä. Kortilla on myös kolme kytkin inputtia millä soi pari kappaletta tai viesti sähkötyksellä. Tätä optiota voi käyttää vaikka ovikellona. Lisää vehkeen toiminnasta voi koittaa katsella ja ymmärtää ohjelman kommenteista ja piirikaaviosta. Laitteen virtalähteekis kelpaa lähes mikä tahansa poweri mistä saa 7-15V AC tai DC häkää.

Rakenne
